网络配资炒股网站一文读懂：天马攻克终极显示Micro LED关键技术，高良率零缝拼接行业领先

　　在显示技术日新月异的今天，我们似乎已经习惯了屏幕参数的“内卷”——更高的刷新率、更艳丽的色彩、更极致的亮度。然而，在2025年11月18日于武汉举行的天马微电子全球创新大会(TIC 2025)上，天马并未沉溺于这种参数竞赛，而是将目光投向了被誉为下一代显示技术“圣杯”的Micro-LED，并交出了一份足以改写行业规则的答卷。其发布的108英寸4K“无界巨幕屏”，以全激光巨量转移与高精度无缝拼接等核心技术，正面攻克了长期制约Micro-LED产业化的巨量转移效率、良率以及拼接缝三大世界性难题网络配资炒股网站，首次真正实现了高良率下的“视觉零缝”体验，将“视界自由”从概念推向商业化的临界点。

　　一、 Micro-LED：为何被称为“终极显示技术”？

　　在深入天马的技术突破之前，我们首先要理解Micro-LED为何能让整个行业为之着迷。对于普通消费者而言，它可能是相对OLED或Mini-LED稍微陌生的词汇，但其背后的潜力却堪称颠覆性。

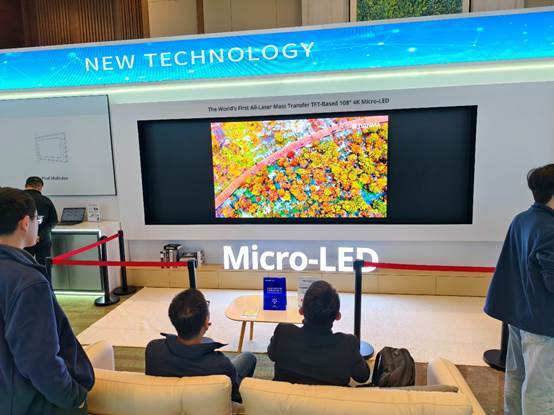

　　天马108英寸Micro-LED 4K无界巨幕屏

　　简单来说，Micro-LED是一种将微米级(头发丝直径的百分之一级别)的LED发光芯片作为像素点，直接键合在驱动电路基板上的自发光显示技术。它完美继承了传统LED的高亮度、长寿命和低功耗优点，同时又具备了OLED才有的高对比度和快速响应速度。具体而言，其优势体现在：其一，极致性能。每个像素独立发光，可以实现无限对比度和极高的亮度(天马这款108英寸产品峰值亮度达1500尼特，对比度达1,000,000:1(百万)，反射率小于2%)，且色彩饱和度极高。其二，超长寿命。由于是无机材料，其老化速度远慢于OLED，彻底避免了“烧屏”风险。其三，能耗效率惊人。在显示黑色时，像素可完全关闭，功耗极低。

　　然而，正是这种“完美”的特性，使其制造过程变得异常艰难。核心挑战就在于如何将数百万、甚至数千万颗如此微小的LED芯片，高效、精准、完好无损地“放置”到对应的电路位置上。这个过程中，效率、良率、拼接缝如同横亘在产业化道路上的“三座大山”。

　　二、攻克产业“三座大山”：天马的技术破局之路

　　天马在此次TIC 2025大会上展示的“无界巨幕屏”，其最核心的价值并非仅仅是108英寸4K的宏大尺寸，而在于它系统性地提供了攻克这“三座大山”的解决方案。

　　1. 效率破局：全激光巨量转移，从“精雕细琢”到“批量精准”

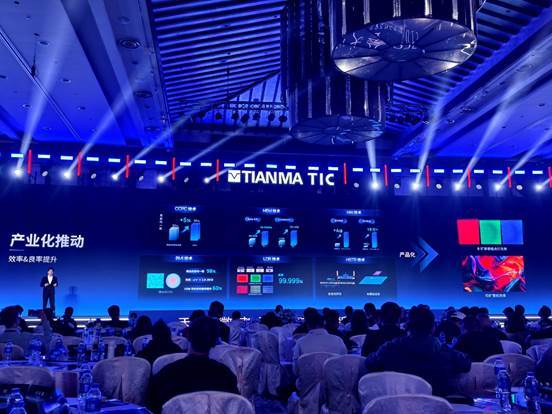

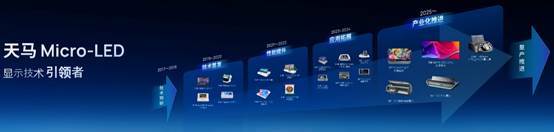

天马通过多项自主开发技术攻克Micro-LED行业核心难题

　　巨量转移的效率直接决定了Micro-LED的生产成本和 scalability(可扩展性)。传统的转移技术如 stamp(印章)式，速度慢且精度有限，难以满足大规模生产的需求。天马采用的全激光巨量转移技术，可以理解为一场“移植革命”。它利用高精度激光束修复技术，非接触式地对Micro-LED芯片进行“拾取”和“释放”，通过多轴运动控制和实时视觉定位系统，实现了每秒数万颗芯片的转移速度，将效率提升了数个量级。更重要的是，结合天马HAI(高精度AI检测)技术实现坏点、异物、异位、缺芯的多次修复后实现99.999%的良率，这为后续的无缝拼接奠定了坚实基础。这项技术就好比从过去用镊子一颗颗镶嵌钻石，升级为用先进的激光矩阵进行批量精准“播种”，效率与精度兼得。

　　2. 良率破局：混Bin技术与智能补偿，确保“万里挑一”的一致性

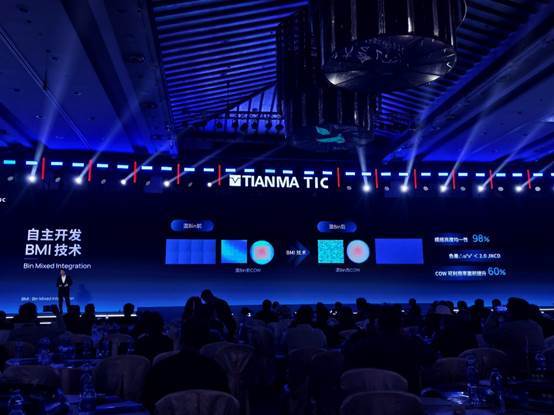

　　天马自主研发BMI技术

　　良率是Micro-LED能否走向普及的生命线。即使转移过程再精准，数以百万计的微芯片之间也必然存在微小的性能差异(如亮度、波长)。如果不对这些差异进行管理和补偿，屏幕上就会出现恼人的“麻点”或色块不均。天马的解决方案是混Bin技术与智能补偿算法的协同作战。

　　混Bin技术：在转移前后，通过高精度的光学检测设备，对海量的Micro-LED芯片进行“智能分选”，将性能参数高度一致的芯片归类到同一“Bin”(料仓)中。这就像是为芯片举办了一场“奥运会选拔赛”，只有达到同一高标准水平的“运动员”才能被编入同一队伍，确保上场后动作整齐划一。

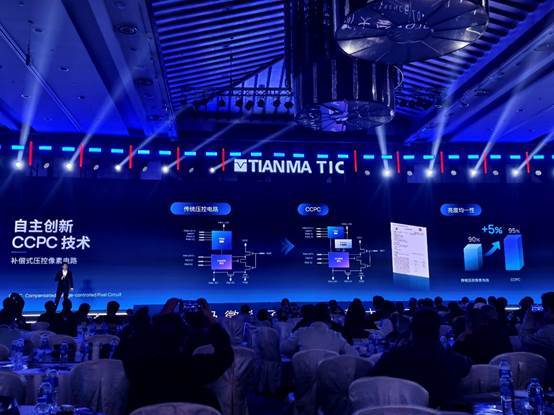

　　天马自主创新CCPC技术(补偿式压控像素电路)

　　智能补偿算法：即便经过严格筛选，在实际驱动中仍可能存在细微偏差。天马在屏幕驱动中集成了智能算法，能够实时监测每个像素或像素区域的发光状态，并对驱动信号进行动态微调。这意味着，即使某个芯片的先天亮度稍弱，系统也能通过“后天补偿”让其输出与周边芯片一致的光线，从而在整体上实现惊人的亮度均一性和色彩一致性，将良率提升至可商业化量产的水平。

　　3. 拼接缝破局：高精度无缝拼接，实现从“有界”到“无界”的视觉跃迁

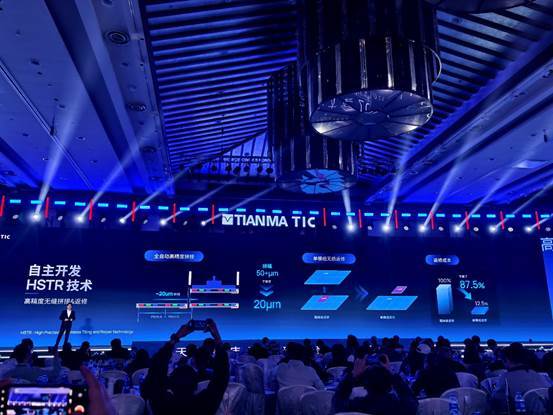

　　天马自主研发HSTR技术(高精度无缝拼接&返修)

　　对于大尺寸显示应用而言，拼接是必然选择，但可见的拼接缝一直是破坏沉浸感的“元凶”。天马的高精度无缝拼接技术，将模块间的拼接宽度成功缩小至20微米以下(小于人类头发丝直径的四分之一)，达到了肉眼完全无法察觉的“视觉零缝”境界。这项技术的突破在于精密的机械结构设计、模块间的主动对准技术以及光学处理工艺的结合。它使得多块Micro-LED模块能够像一块完美的拼图一样严丝合缝地组合在一起，形成一面浑然天成的巨幕。在现场体验中，这块108英寸的屏幕无论从哪个角度观看，都难以找到模块间的接缝，画面如同一整块玻璃般完整且通透，真正实现了“无界”的视觉体验。

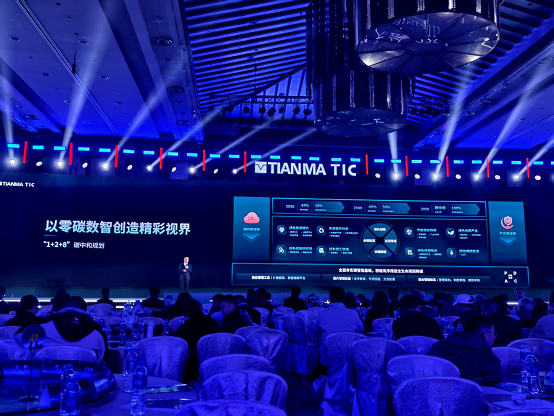

　　值得一提的是，天马在攻克技术难题的同时，亦将可持续发展理念融入其中。正如其在大会上强调的“零碳数智，绿动未来”愿景，Micro-LED技术本身的低功耗特性，与天马的绿色工厂、无废工厂战略相得益彰，为未来显示技术树立了绿色标杆。

　　三、从展台走向生活：Micro-LED的普及之路还有多远？

　　天马的这次技术展示，无疑为Micro-LED的产业化注射了一剂强心针。那么，我们何时能在家里用上这种“终极显示”技术？

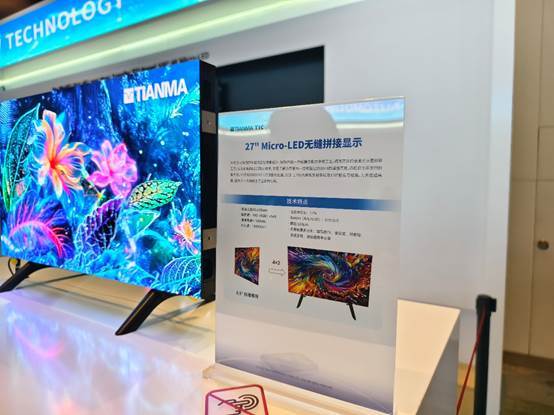

　　除了大尺寸产品，天马也展示了让大家近距离接触的小尺寸Micro-LED产品

　　目前，Micro-LED的应用将率先聚焦于高端商用场景，如企业展厅、高端指挥控制中心、奢侈品零售店以及顶级家庭影院。这些场景对成本相对不敏感，但对显示效果的极致要求与Micro-LED的特性完美契合。天马此次突破的意义在于，它证明了高良率和低成本量产的技术路径是可行的，极大地加速了Micro-LED的成本下降曲线。

　　我们预估，随着天马等头部企业在技术和工艺上的持续迭代，以及产业链的协同成熟，Micro-LED的成本有望在未来3-5年内显著下降，逐步渗透至更大的消费市场。届时，或许将迎来一个“视界自由”的时代：家里的电视墙可以是一整块无缝的、可随意扩展的屏幕;商业空间的展示方式将变得更具沉浸感和互动性;甚至汽车的玻璃车窗智能信息窗口也能普及。

　　四、结语：一场由技术深度定义的产业升维

　　天马TIC 2025大会上的Micro-LED突破，其意义远不止于发布一款令人惊艳的产品。它标志着中国显示产业力量已经从规模的追赶、参数的并跑，演进到通过底层核心技术突破来定义未来产品形态和用户体验的新阶段。从天马董事长成为强调的“显示+AI”创新路径，到研发总经理秦锋阐述的“双轮驱动、多维拓展”技术战略，可以看出天马正坚定地从“中小屏之王”向以屏幕为核心、赋能万物的“全域生态引领者”战略升维。

　　Micro-LED的攻坚战，是一场关于精度、效率和可靠性的极限挑战。天马的成功破局，不仅为自身抢占了下一代显示技术的制高点，更向世界证明了中国智造在攻克高端制造“明珠”上的决心与实力。当屏幕的边界被彻底打破网络配资炒股网站，“显示”的定义也将被重塑——它不再是信息的单向呈现，而是融入环境、可感知、可交互的智慧载体。天马用这块“无界巨幕屏”，为我们照亮了那个“屏连无界”的未来视界，而这场由技术深度定义的产业升维，才刚刚开始。
